Descripción

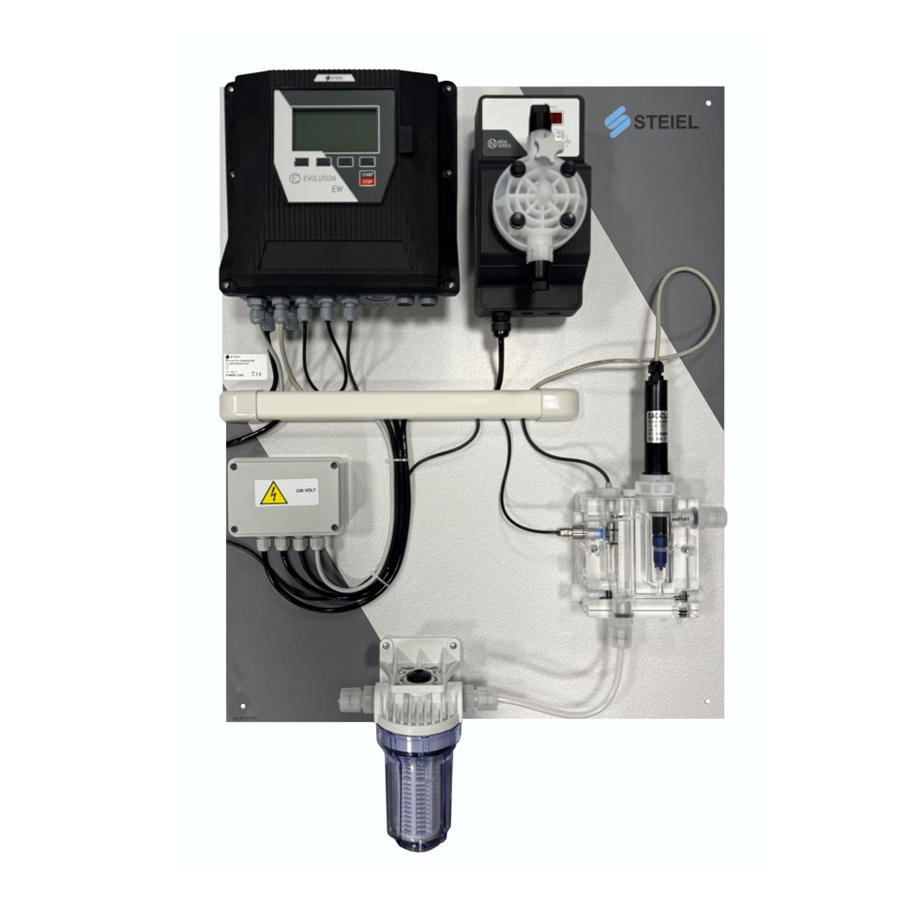

Panel de Desinfección PNL EW-CAC – STEIEL
El PNL EW-CAC de STEIEL es un panel premontado para monitoreo y control de cloro libre, cloro total o dióxido de cloro en sistemas de agua. Incorpora el controlador Evolution EW y la celda amperométrica cerrada de la serie CAC, garantizando mediciones estables, seguras y precisas en tiempo real.
Este panel está diseñado para facilitar la integración de sistemas de desinfección en redes de agua potable, sistemas hospitalarios, procesos industriales o torres de enfriamiento, con una instalación sencilla y componentes accesibles.
🔧 Componentes estándar
-
Controlador multiparamétrico Evolution EW
-
Celda amperométrica CAC cerrada con membrana selectiva
-
Sensor de temperatura integrado (compensación automática)
-
Porta-sonda by-pass con regulación de caudal y válvula de muestreo
-
Filtro de ingreso con cartucho de malla
-
Panel rígido de PVC para montaje mural
🧪 Especificaciones técnicas
-
Montaje en panel mural (dimensiones típicas: 600×500 mm)
-
Rango típico de medición: 0–5 ppm (configurable según sonda)
-
Entrada para sonda de temperatura Pt100 / compensación térmica
-
Señales de entrada: 4–20 mA, digital (control de bomba o alarma)
-
Salidas: relé ON/OFF, 4–20 mA proporcional, Modbus RTU opcional
-
Alimentación: 100–240 V~ / 50–60 Hz
✅ Ventajas clave
-
Solución completa y fácil de instalar
-
Lectura precisa con celda cerrada (sin reactivos)
-
Compatible con múltiples sondas y señales de control
-
Ideal para integración con bombas dosificadoras
-
Compatible con pasarela Lynx para monitoreo remoto
🧩 Aplicaciones típicas
-
Desinfección en redes de agua potable y caliente sanitaria
-
Sistemas industriales con cloro o dióxido de cloro
-
Control anti-legionella en hospitales, hoteles y plantas térmicas
-
Torres de enfriamiento y procesos de recirculación de agua
