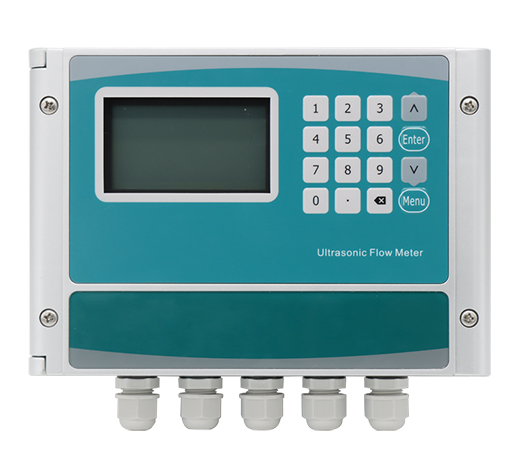

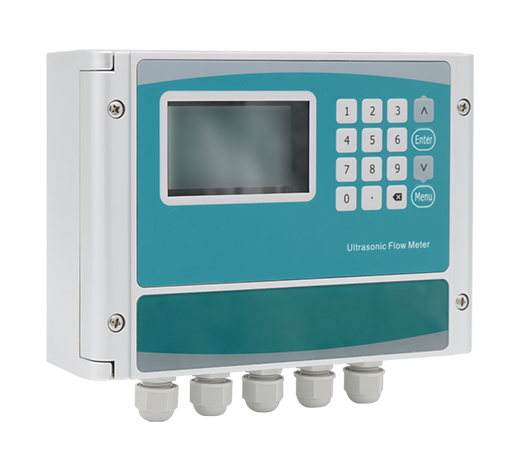

Medidor Ultrasónico de Flujo Montado en Pared IWT – Precisión permanente sin contacto
El medidor ultrasónico de flujo montado en pared está diseñado para ofrecer una medición de caudal fija, precisa y sin contacto en procesos industriales, redes hidráulicas y sistemas HVAC. Gracias a su tecnología clamp-on de tiempo de tránsito, este equipo permite monitorear el flujo en tuberías desde DN25 hasta DN1200 (1″ a 48″), sin necesidad de cortar la línea ni detener el proceso.
Con una precisión de ±1 % del valor medido, múltiples salidas (4–20 mA, RS-485 Modbus, pulsos) y capacidad de integración con sensores de temperatura para medición de energía térmica (BTU), el medidor se adapta a una amplia gama de aplicaciones industriales y comerciales.
Características destacadas:
-
✅ Medición no invasiva tipo clamp-on: instalación sin corte ni interrupción del proceso.
-
✅ Alta precisión: ±1 % del caudal medido, ideal para control y auditoría.
-
✅ Amplio rango de diámetros: desde 1” hasta 48” (DN25 a DN1200), con opción hasta DN6000.
-
✅ Salidas industriales: 4–20 mA, pulsos, RS-485 Modbus, tarjeta SD y opción BTU.
-
✅ Robustez y confiabilidad: sensores IP68 y transmisor IP65, operativos hasta 130 °C (opcional).
-
✅ Visualización y registro: pantalla LCD y almacenamiento interno de hasta 6 años.
Aplicaciones comunes
-
💧 Plantas de tratamiento de agua potable y residual
-
🏭 Industria química, farmacéutica y de alimentos
-
🌡️ Monitoreo de sistemas HVAC, calderas y redes térmicas
-
⚙️ Sistemas de riego, control de procesos y distribución hidráulica
-
📈 Auditorías energéticas y optimización de consumo
Especificaciones técnicas
| Parámetro | Valor |
|---|---|
| Tipo de instalación | Clamp-on (transductores externos) |
| Diámetro de tubería | DN25 – DN1200 (opcional hasta DN6000) |
| Precisión | ±1 % del valor medido |
| Rango de velocidad | ±0,03 m/s a ±5 m/s |
| Salidas | 4–20 mA, pulsos, RS-485, SD Card, RTD opcional |
| Alimentación | 10–36 VDC (opcional 85–265 VAC) |
| Temperatura de operación | Transmisor: -40 °C a +60 °C |
| Temperatura de los sensores | Hasta 80 °C (opcional hasta 130 °C) |
| Protección | Transductor IP68, transmisor IP65 |
Beneficios clave
-
🔧 Sin mantenimiento: sin partes móviles, sin desgaste.
-
🚀 Instalación rápida y segura, sin parar la operación.
-
💼 Integración flexible en sistemas SCADA y automatización.
-
🔒 Mayor seguridad operativa, sin riesgo de fugas ni contaminación.
